SUN モニタに PC の画面を写す

こんにちは

• 本内容を参考にして行った行為が目的を達成できなかった。
• 本内容を参考にして行った行為によって、次の様な事態が発生した。
  • 財産が損害を被る、あるいは損害を被る危機に直面する。
  • 生命、精神状態、思想、地位、身分などが害されるあるいは侵される。
• 本内容を参考にした行為によって発生した影響や変化に対し補償行為、現状回復行為が必要になった。

はじめに

• 変換ケーブルを作るか、コネクタの付替をする必要があった。
• 電気的に表示可能か不明だった。

最近の Ultra シリーズになって HD15 (いわゆる VGA コネクタとか PC 互換機ディスプレイコネクタ) が使えるようになったようです。

対象モニタ

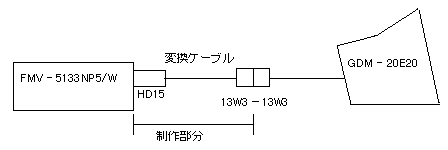

試した全体構成

• 富士通 FMV-5133NP5/W (Chips And Technologies, Inc. 65550 VRAM 2Mbyte)
• Canopus Power Window DX/4MC (S3 Virge DX VRAM 4MByte)

GDM-20E20 で表示可能だった解像度

• やはり変換ケーブルの作りが良くないと画像がぼけてしまい実用に耐えないなと感じました。(画質評価を参照)
• 同様に PC のビデオ出力帯域も充分広い必要があると思いました。
• 他の周波数で試したかった。
  これ以外の周波数が写るかどうか知りたければ、一度 SUN で信号を作ってみるのも手です。SUN Ultra Creator シリーズならば ffbconfig(1M) というコマンドがあります。ちなみに SUN と接続すると次の解像度を写せます。

  SUN とつないで表示可能な解像度

  ドット構成	水平周波数 KHz	垂直周波数 Hz
  1152x900	71.8	76
  1280x1024	81.1	76

配線

• 13W3 のコネクタ オスメスは下の図を参照
  秋葉原の千石電商で 2000 円で売っているのを見ました。
• HD15 コネクタ付きの VGA ケーブル
  あまり安物だと、色信号に同軸が使われていない可能性もあるので、まあまあの値段の物を買うことをお勧めします。
• 熱収縮チューブ 3mm 径 4mm 径を 20cm くらい使います。
• 自分で HD15 の配線をするならば VGA コネクタと配線材
  • HD15 コネクタ(オス)
  • 色信号用に 75 オームの同軸ケーブルを 1 メートル程
    アンテナ線ではなくて配線材として売られているものをお勧めします。日曜大工店などに売られているアンテナ線は物によっては質がわるいです。セット内の配線用として売られていて、外径は AWG 12 〜 14 相当 (2 〜 3.3 mm) 位で、芯線が耐熱材質で被覆されている物をお勧めします。
  • 耐熱電線を総延長 2m くらい、太さ AWG-24 (1mm) 位です。信号が多いので色数が多い方がいいです。30 〜 50 cm x 5 - 6 色が適当です。

• 半田ごて 20w 〜 30w 位の物、20w, 30w が両方揃っていれば理想です。(あまり熱容量が大きいと配線やコネクタを溶かしてしまいます)
• ラジオペンチ(俗称)、先がはさみの様に伸びているペンチです。
• ニッパ(小型の物がよい)
• ワイヤストリッパ、(正確な配線の剥き出しができないと、接続部分で画質を落とす原因になります)
• コネクタ組み立てに必要なドライバ類
• ドライヤ(ホットブロー)熱収縮チューブを収縮させます。
• カッタナイフ
• 半田、1mm 位の直径でヤニ入りがいいです。

13W3	HD15
1 〜 10 のメスピンは穴です。 A1, A2, A3 のオスピンは芯線が針状で シールドが花びら状に開いているか 針を中空で囲む管状です。	オスピンは針状です。

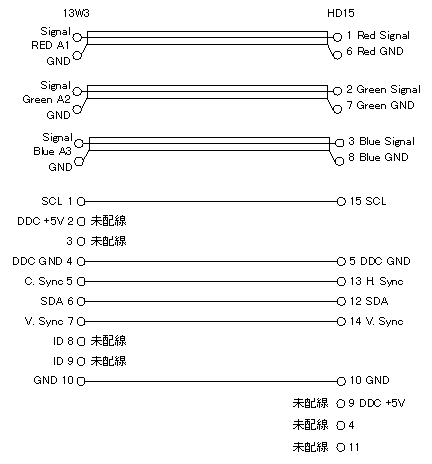

配線図

高周波を相手にする

• なるべく太く
  • 太いケーブルを使用する。
    ただし、配線が小さく収まる様な太さの範囲で選びます。コネクタの接続部分が小さくなければ太いケーブルも意味が有りません。


• なるべく小さく、短く
  • ケーブルを短くします。長いほどボケがひどくなります。
  • 同軸ケーブルの芯線はなるべく剥き出しにせずシールド(ケーブルの金属外皮またはコネクタの金属筒)で覆う様にして下さい。コネクタに丁度合うように長さを正確に測ってケーブルを切ります。


• なるべく同等、均一に
  • シールドが密で均一な同軸線を使います。
    均一でない場合はボケるかゴーストが出ます。




  • インピーダンスが同じケーブルを使う。
    75オームのインピーダンスならば 75 オームのケーブルを使用します。違っている場合はどんな場合でもゴーストが出ます。
  • ケーブル長を揃える。
    揃ってない場合は色がずれます。白い縦線が 2-3 本の色の線で構成されたようになります。




  • 接続点の半田付けはなるべく同じ形状で付ける。
    違っている場合は、白い縦線が 2-3 本の色の線で構成されたようになるか、特定の色だけボケます。


• シールド、グランドは必ず接続する。
  • 同軸ケーブルのシールドの両端は必ずグランドに接続する。
    グランドに接続しないとボケやゴーストが出ます。シールドをグランド接続しない同軸ケーブルはほぼただの電線と同じになってしまいます。心線と違って接続点までの長さが違っていたり、普通の配線材で継ぎ足しても問題は起きません。

画質評価

• 高い解像度(1024x768) 程度で、黒背景に白い線で格子模様を使う。
  縦線が暗めに見えるようでしたら、明らかに帯域不足です。低い解像度の場合は、ディスプレイの性質上縦線が暗くなります。




• 色タイルを使って、色の後引や影が無いか調べます。
  後引きがある場合は帯域不足です。特定の色だけ目立って、後引き出る場合は、色信号の配線が不均一になっている可能性があります。



• ウインドウの枠などを良く見て、時間的に細かく揺れていないか見ます。
  揺れている場合は、モニタとビデオカード両方のに原因が考えられます。モニタの場合は同期追従が限界近くになっているか近くに交流磁界があることが考えられます。ビデオカードの場合は、発振回路(PLL)の安定性が悪いか限界で使っている事が考えられます(FMV-5133NP5/W がそうだった)。

モニタに同一モデル名、異種バージョンは有り得るか？

• UL, CSA, CE, FCC などのかなり厳しい認定規格を通過している。このため設計変更をすると再認定の手続きが必要で頻繁に仕様変更はしないはず。
• SUN はパソコンと違い商品サイクルが長いので、頻繁に設計変更する必要がない。
• 全世界規模で、保守を行う必要があるので、設計変更をして保守部品の在庫を無駄にするのを避けるはず。
• 13W3 コネクタや C.SYNC を持つ機種を SUN 向けに開発するのは結構手間が掛かり、一度動作確認が取れた回路はそのまま使う可能性が高い。

Composite sync, Vertical sync, Horizontal sync

VESA DDC の配線をする必要はあるの？

モニタから電源は取れるか

自宅ではんだ作業をする

• 半田ゴテの熱による火傷や火災。
• 半田(鉛、錫など重金属でできた合金です)を口にしたり、必要以上に触れない。
• 切断工具などは鋭利な刃が剥き出しになっているのでケガをしやすい。
• 銅、鉛、錫などの切削くずも指定の廃棄方法で全て廃棄する。
